基于Jenkins、SVN、Harbor、Helm和Kubernetes的持续集成

本文介绍如何结合 Kubernetes + Jenkis + SVN + Harbor + Helm 实现一个完整的 CI/CD 流水线作业进行持续集成和持续部署。

1 安装 Helm

下载 Helm3，同时添加 chart 库

下载地址

$ tar -zxvf helm-v3.1.2-linux-amd64.tar.gz
$ ln -s /home/k8s-projects/helm-projects/linux-amd64/helm /usr/local/bin/helm
$ helm repo add stable http://mirror.azure.cn/kubernetes/charts
$ helm repo add bitnami https://charts.bitnami.com/bitnami

2 使用 Kubernetes 的动态存储

尽管通过 hostPath 或者 emptyDir 的方式可以用来来持久化我们的数据，但是显然我们还需要更加可靠的存储来保存应用的持久化数据，这样容器在重建后，依然可以使用之前的数据。但是显然存储资源和 CPU 资源以及内存资源有很大不同，为了屏蔽底层的技术实现细节，让用户更加方便的使用，Kubernetes 便引入了 PV 和 PVC 两个重要的资源对象来实现对存储的管理。

本文中我们使用 StorageClass，要使用它就得安装对应的自动配置程序，比如我们这里存储后端使用的是 nfs，那么我们就需要使用到一个 nfs-client 的自动配置程序，我们也叫它 Provisioner，这个程序使用我们已经配置好的 nfs 服务器，来自动创建持久卷，也就是自动帮我们创建 PV。

2.1 CentOS 7 下 yum 安装和配置 NFS

CentOS7下yum安装和配置NFS

2.2 安装 nfs-client-provisioner

$ helm install nfs-client-provisioner-dev stable/nfs-client-provisioner --set nfs.server=192.168.200.19 \
--set nfs.path=/home/k8s-projects/k8s-nfs --set storageClass.defaultClass=true

查看安装结果：

$ kubectl get storageClass -n dev
NAME                   PROVISIONER                                RECLAIMPOLICY   VOLUMEBINDINGMODE   ALLOWVOLUMEEXPANSION   AGE
nfs-client (default)   cluster.local/nfs-client-provisioner-dev   Delete          Immediate           true                   13d

可以看到 storageClass 顺利创建。

3 k8s 中安装 Jenkins

使用 Helm 安装 jenkins，命名空间为 dev，指定存储 storageClass 为 nfs-client

$ helm pull stable/jenkins
$ helm install jenkins-dev /home/k8s-projects/helm-projects/jenkins --namespace dev \
--set master.serviceType=NodePort --set persistence.storageClass=nfs-client --set master.adminPassword=awifi@123

我们利用 Kubernetes 来动态运行 Jenkins 的 Slave 节点，可以很好的来解决传统的 Jenkins Slave 浪费大量资源的缺点。

4 k8s 中安装 Redis 集群

使用 Helm 安装 Redis 集群， 命名空间为 dev, 指定存储storageClass为nfs-client, 密码设置为123456

$ helm pull redis-cluster-dev bitnami/redis-cluster
$ helm install redis-cluster-dev /home/k8s-projects/helm-projects/redis-cluster --namespace=dev \
--set global.storageClass=nfs-client,global.redis.password=123456

5 k8s 中配置外部的 mysql

一般来说，k8s 集群外部的服务，集群内是无法访问的。

以 mysql 为例，我们想要部署的服务中想使用现有的 mysql 数据库，k8s也有解决办法，将外部服务作为 Endpoints，同时以 Service 的形式暴露到集群内。

apiVersion: v1
kind: Endpoints
metadata:
  name: external-service-mysql
subsets:
  - addresses:
    - ip: 192.168.212.59
    ports:
    - port: 3306
---
apiVersion: v1
kind: Service
metadata:
  name: external-service-mysql
spec:
  ports:
  - port: 3306

6 持续构建流程

1. 开发人员提交代码到 SVN 代码仓库
2. Jenkins 触发构建构建任务，根据 Pipeline 脚本定义分步骤构建
3. 先进行代码检出，单元测试
4. 然后进行 Maven 构建（Java 项目）
5. 根据构建结果构建 Docker 镜像
6. 推送 Docker 镜像到 Harbor 仓库
7. 触发更新服务阶段，使用 Helm 安装/更新 Release
8. 查看服务是否更新成功。

7 Docker 镜像构建

以用户数据服务为例。

由于我们要将项目部署到 Kubernetes 集群中去，所以我们需要将服务端进行容器化，所以我们在项目根目录下面添加一个 Dockerfile 文件进行镜像构建：

FROM openjdk:8-jdk-alpine

MAINTAINER fengxuechao <fengxuechao.littlefxc@gmail.com>

ENV LANG=en_US.UTF-8 LANGUAGE=en_US:en LC_ALL=en_US.UTF-8 TZ=Asia/Shanghai
RUN mkdir /app /app/config /app/logs

WORKDIR /app

COPY ./*.jar /app/app.jar

EXPOSE 8080

由于服务端代码是基于Spring Boot构建的，所以我们这里使用一个openjdk的基础镜像，将打包过后的jar包放入镜像之中，然后通过启动容器使用java -jar命令直接启动即可，这里就会存在一个问题了，我们是在 Jenkins 的 Pipeline 中去进行镜像构建的，这个时候项目中并没有打包好的jar包文件，那么我们应该如何获取打包好的jar包文件呢？这里我们可以使用两种方法：

第一种就是如果你用于镜像打包的 Docker 版本大于17.06版本的话，那么你可以使用 Docker 的多阶段构建功能来完成镜像的打包过程，我们只需要将上面的Dockerfile文件稍微更改下即可，将使用maven进行构建的工作放到同一个文件中：

FROM maven:3.6-alpine as BUILD

# 拷贝源码
COPY src /usr/app/src
COPY pom.xml /usr/app
# 拷贝自定义 maven settings.xml
COPY settings.xml /usr/share/maven/ref/

RUN mvn -f /usr/app/pom.xml clean package -Dmaven.test.skip=true

FROM openjdk:8-jdk-alpine

MAINTAINER fengxuechao <fengxuechao.littlefxc@gmail.com>

ENV LANG=en_US.UTF-8 LANGUAGE=en_US:en LC_ALL=en_US.UTF-8 TZ=Asia/Shanghai

RUN mkdir /app

WORKDIR /app

COPY --from=BUILD /usr/app/target/*.jar /app/app.jar

EXPOSE 8080

这里我们定义了两个阶段，第一个阶段利用maven:3.6-alpine这个基础镜像将我们的项目进行打包，然后将该阶段打包生成的jar包文件复制到第二阶段进行最后的镜像打包，这样就可以很好的完成我们的 Docker 镜像的构建工作。

第二种方式就是我们传统的方式，在 Jenkins Pipeline 中添加一个maven构建的阶段，然后在第二个 Docker 构建的阶段就可以直接获取到前面的jar包了，也可以很方便的完成镜像的构建工作，为了更加清楚的说明 Jenkins Pipeline 的用法，我们这里采用这种方式，所以 Dockerfile 文件还是使用第一个就行。

8 Jenkins

8.1 配置

首先，我们需要去 Jenkins -> Manage Jenkins -> Manage Plugins, 检查插件 Kubernetes, Subversion有没有安装，没有就安装一下，这两个插件是后面一系列操作的基础。

现在项目准备好了，接下来我们可以开始 Jenkins 的配置，我们想要完全自由灵活的配置我们的Jenkins Slave 节点，我们直接直接在 Pipeline 中去自定义 Slave Pod 中所需要用到的容器模板，这样我们需要什么镜像只需要在 Slave Pod Template 中声明即可，完全不需要去定义一个庞大的 Slave 镜像了。

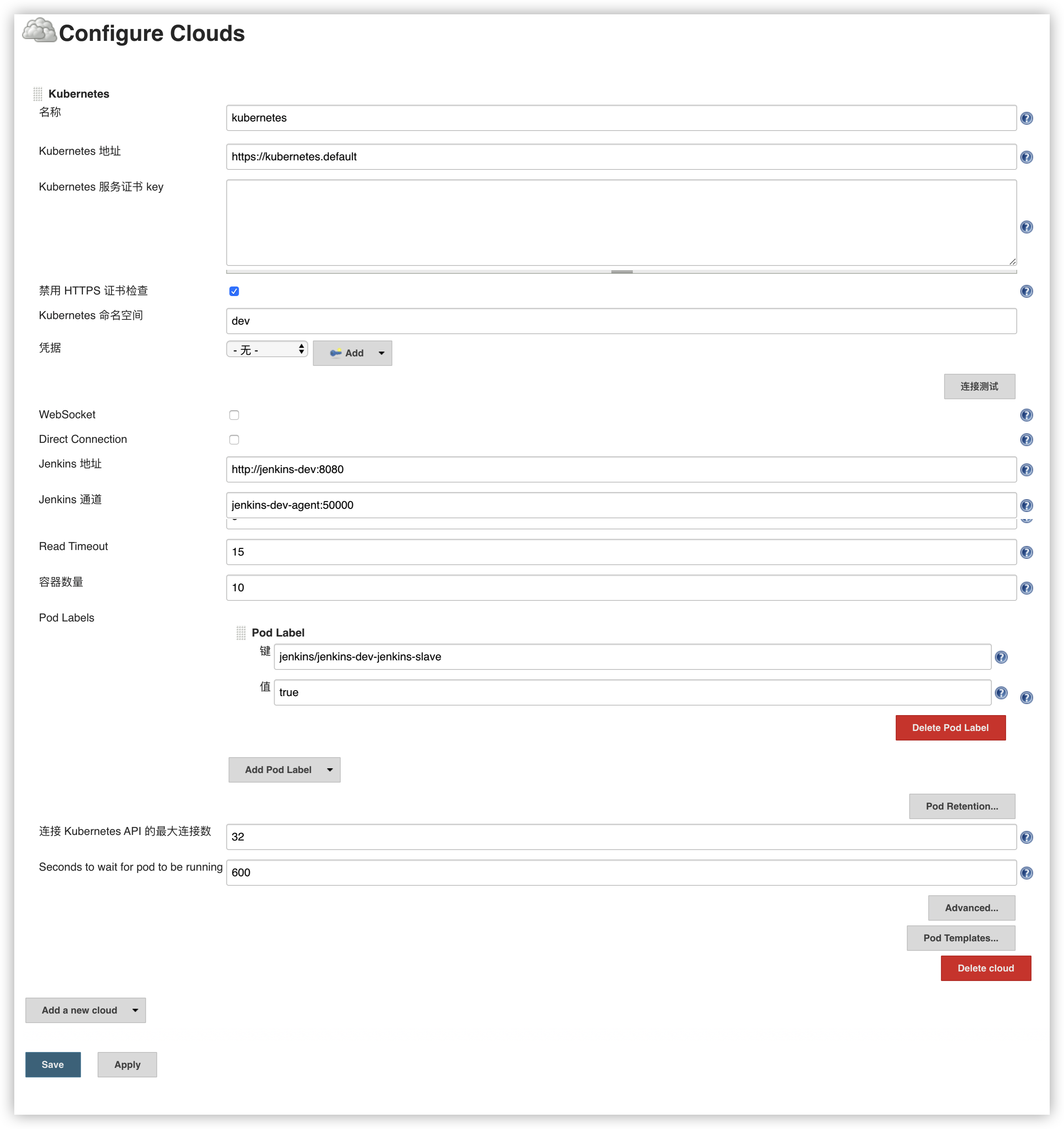

首先去掉 Jenkins 中 kubernetes 插件中的 Pod Template 的定义，Jenkins -> Manage Jenkins -> Manage Nodes and Clouds -> Configure Clouds -> Kubernetes区域，删除下方的Kubernetes Pod Template -> 保存。

点击按钮”连接测试”。如果出现错误，八成是权限问题，建议你去查看一下官网资料使用 RBAC 鉴权。

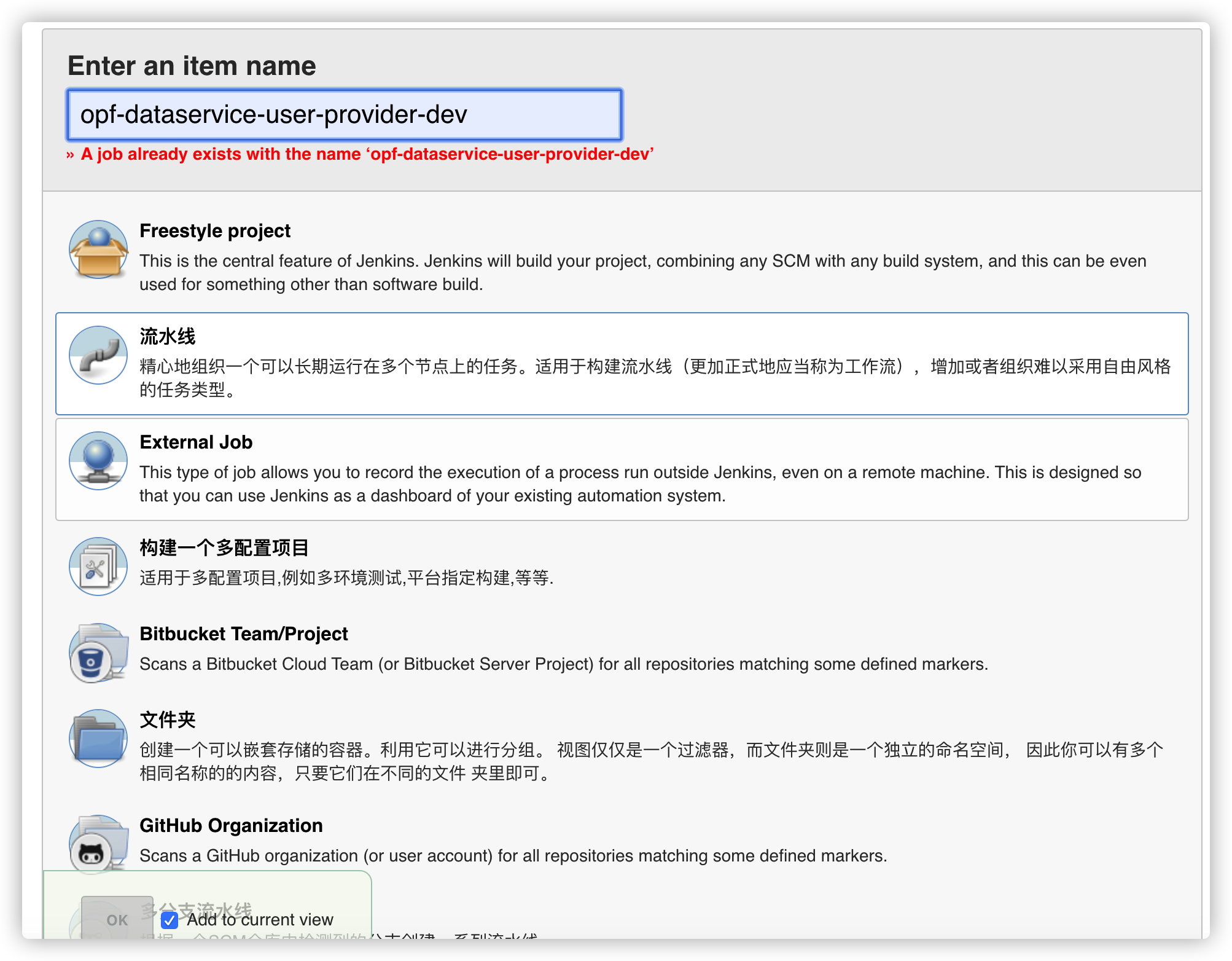

8.2 创建一个流水线任务

8.3 创建3个变量

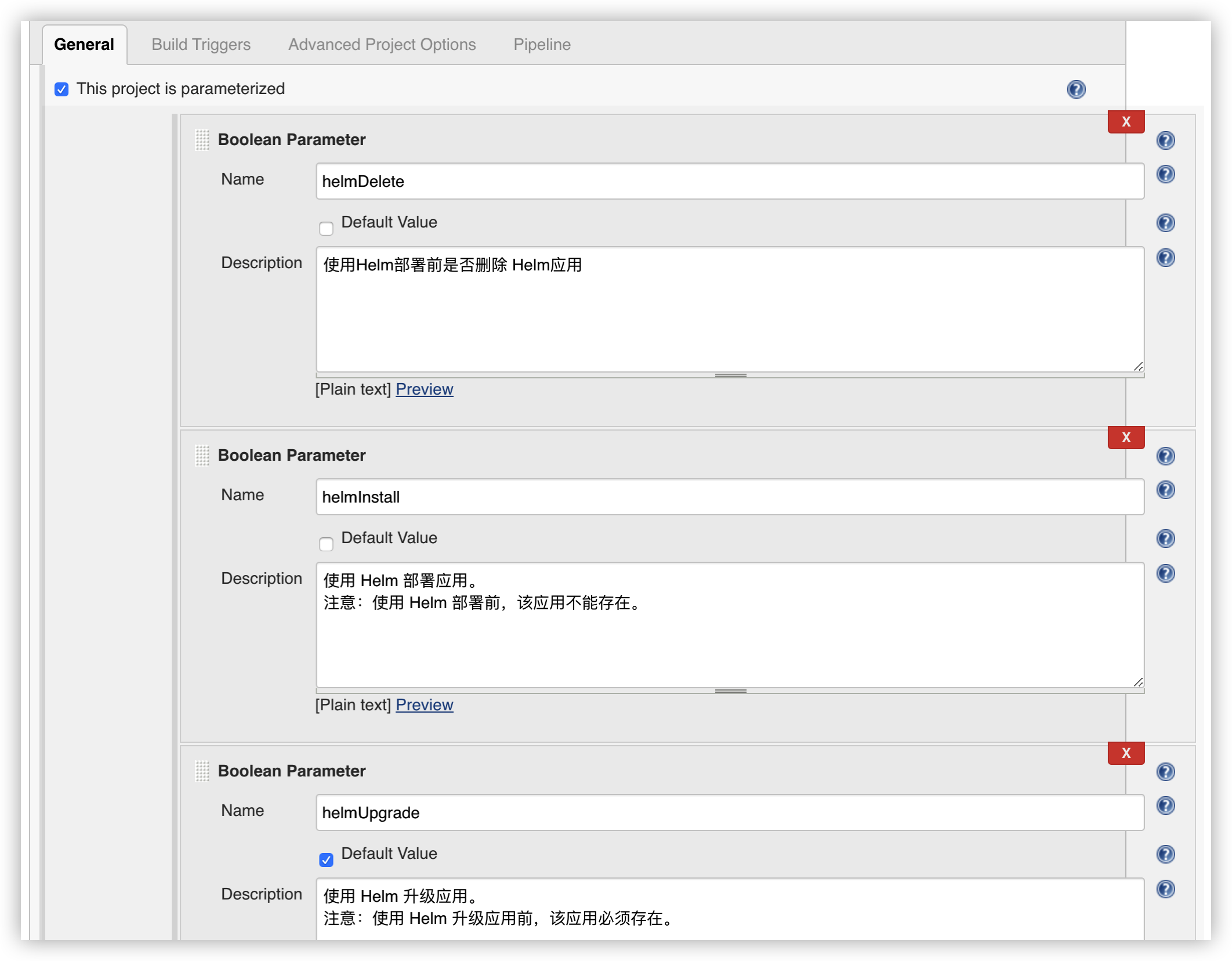

然后选中 “This project is parameterized”, 添加 3 个 “Boolean Parameter”. 分别是 helmDelete, helmInstall 和 helmUpgrade, 其中默认选中 helmUpgrade.

这 3 个变量与我们自定义的 Jenkinsfile 脚本有关，是必须要创建的。

8.4 配置 Pipeline

我们的 Jenkins 的任务是有 Jenkinsfile 推动的.

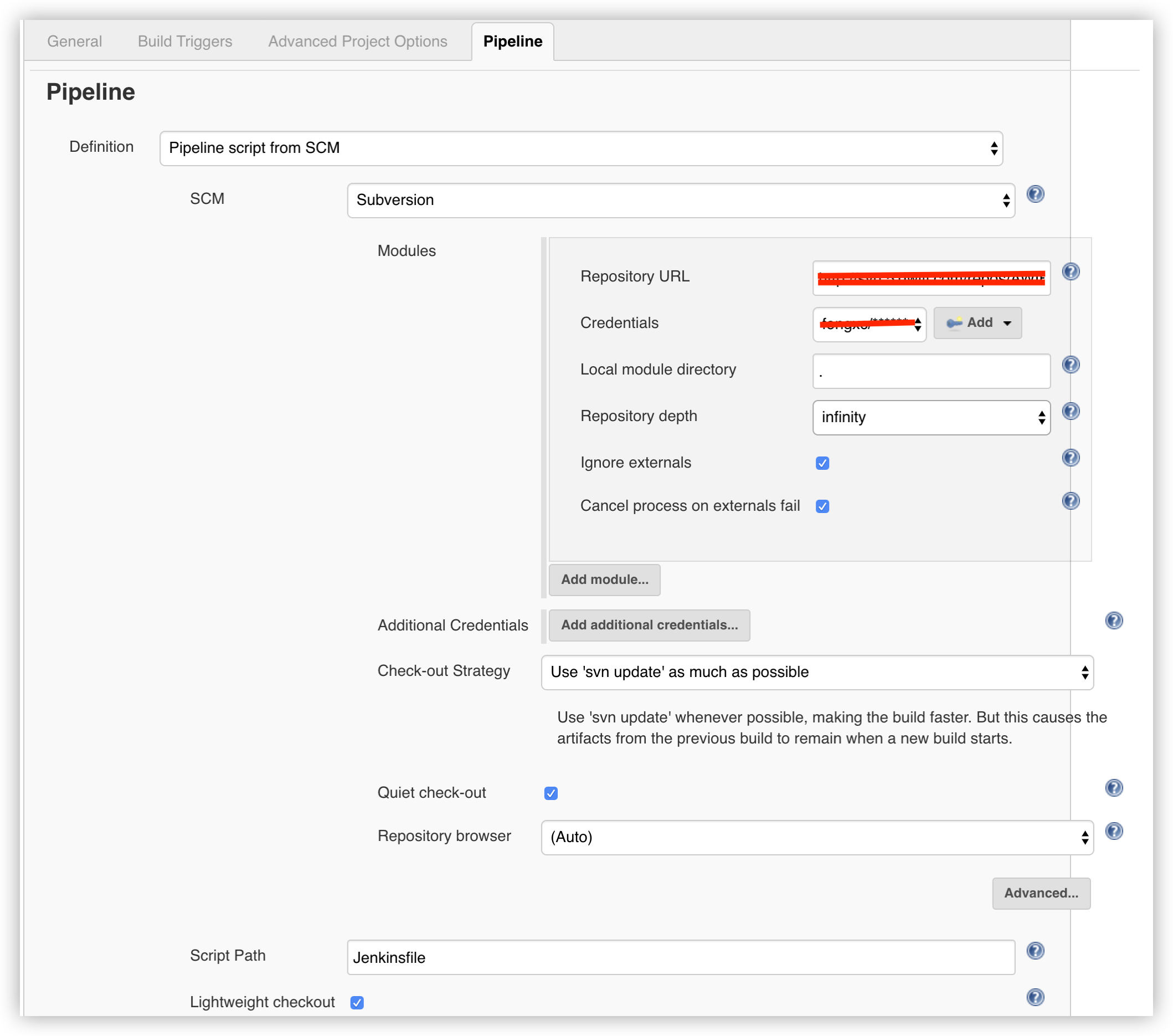

然后在下面的流水线区域我们可以选择Pipeline script然后在下面测试流水线脚本，我们这里选择Pipeline script from SCM，意思就是从代码仓库中通过Jenkinsfile文件获取Pipeline script脚本定义，然后选择 SCM 来源为 Subversion(如果没有，先去安装这个插件)，在出现的列表中配置上仓库地址 http://…/docker，由于我们是在一个 Slave Pod 中去进行构建，所以如果使用 SSH 的方式去访问 Gitlab 代码仓库的话就需要频繁的去更新 SSH-KEY，所以我们这里采用直接使用用户名和密码的形式来方式：

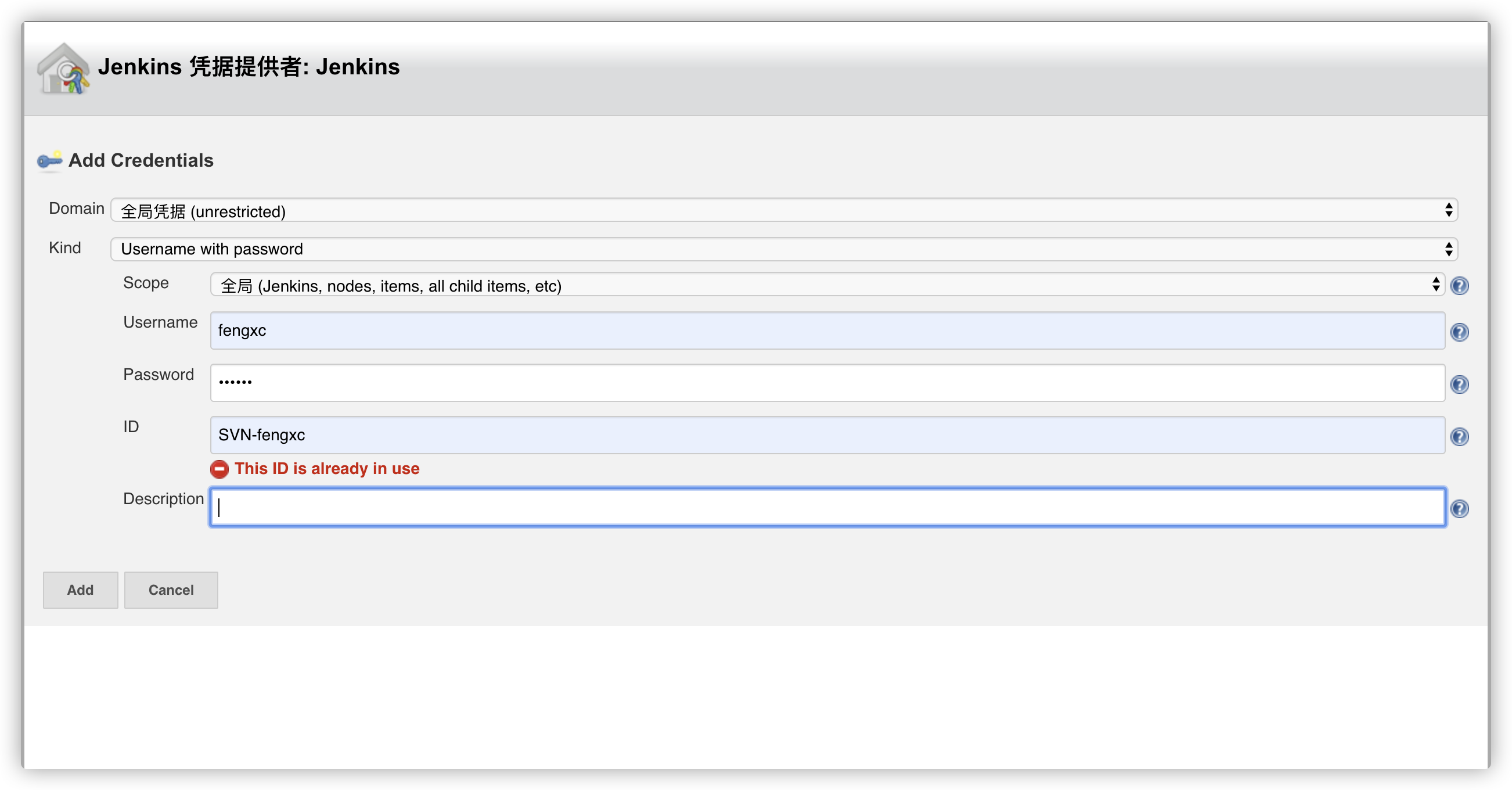

在Credentials区域点击添加按钮添加我们访问 SVN 的用户名和密码：

配置成功后我们只需要往 SVN 仓库推送代码,然后手动点击触发 Pipeline 构建了。接下来我们直接在服务端代码仓库目录下面添加Jenkinsfile文件，用于描述流水线构建流程。

8.5 Jenkinsfile 示例

首先要说明的是 Jenkinsfile 是基于 Groovy 语言的，与Java有很多的相似性。

def 是在Groovy用来定义标识符的关键字.在使用它的时候请注意 def 声明的变量所对应的是否符合你要编译和部署的对象。

• label标签的定义，我们这里使用 UUID 生成一个随机的字符串，这样可以让 Slave Pod 每次的名称都不一样，而且这样就不会被固定在一个 Pod 上面了，以后有多个构建任务的时候就不会存在等待的情况了。
• dockerRegistryUrl 中是公司docker镜像私服地址。
• mavenProjects 是项目的根目录
• svnRemote 是项目的SVN地址
• appName 是maven编译后的jar包名，和imageTag 一起定位 jar 在maven本地仓库中的地址、docker镜像名组成部分，同时也是helm中的项目名
• imageTag 是maven编译后的jar包版本，和appName 一起定位 jar 在maven本地仓库中的地址、docker镜像名组成部分
• namespace 是docker镜像在公司私服harbor中的项目名，可以通过 http://alpha-harbor.51iwifi.com/harbor/projects 查看项目名是否存在。
• image 是docker镜像编译打包后的镜像名，由 appName 和imageTag 组成
• mvnBuildModules 是maven编译的模块，格式为 groupId:artifactId。请确保你要编译的maven工程包含在该模块下。
• chartDir 通用 spring-cloud 应用 k8s helm 部署模板, 你也可以自定义！
• svnHelm 通用 spring-cloud 应用 k8s helm 部署模板的远程仓库地址
• dockerPath 是源码检出后在Jenkins Slave Pod 中拥有Jenkinsfile的相对地址，docker镜像编译的工作目录。
• jenkinsSVNCredentialsId 是你在本文上一章节中定义的Jenkins中的svn凭据，请确保这个凭据定义的用户拥有访问 svnRemote 和 svnHelm 这两个变量定义的远程仓库的权限。

我们使用podTemplate来定义不同阶段使用的的容器，阶段总共分为5个阶段：

代码检出 → 单元测试 → Maven 打包 → Docker 镜像构建/推送 → Helm 安装/更新服务。

代码检出在默认的 Slave 容器中即可；单元测试我们这里输出一些期望目标后直接忽略，有需要这个阶段的同学自己添加上自己的测试即可；Maven 打包肯定就需要 maven 的容器了；Docker 镜像构建/推送需要 Docker 环境；最后的 Helm 更新服务是不是就需要一个有 Helm 的容器环境了，所以我们这里就可以很简单的定义podTemplate了，如下定义：

def label = "jenkins-slave-${UUID.randomUUID().toString()}"

def dockerRegistryUrl = "192.168.195.2";

// 项目的根目录
def mavenProjects = "open-platform-dataservice";
def svnRemote = "http://svn.51iwifi.com/repos/AWIFI-PROJECT/capacitygroup/code/trunk/${mavenProjects}";

// 请填写maven编译后的jar包名
def appName = "opf-dataservice-user-provider";
// 请填写maven编译后的jar包版本
def imageTag = "1.0.10";

def namespace = "dev";
def image = "${namespace}/${appName}";

// 请填写要maven编译的模块，格式为 groupId:artifactId
def mvnBuildModules = "com.awifi.capacity:open-platform-dataservice-user";

// 请选择在配置在Jenkins 中的 SVN 凭据
def jenkinsSVNCredentialsId = "SVN-fengxc";
// 通用 spring-cloud 应用 k8s helm 部署模板, 你也可以自定义！
def chartDir = "helm-spring-cloud"
def svnHelm = "http://svn.51iwifi.com/repos/AWIFI-PROJECT/capacitygroup/code/trunk/${chartDir}";

// 请填写包含 Jenkinsfile,Dockerfile 的相对路径
def dockerPath = "${mavenProjects}/open-platform-dataservice-user/open-platform-dataservice-user-provider/docker";

podTemplate(label: label, containers: [
        containerTemplate(name: 'maven', image: 'maven:3.6-alpine', command: 'cat', ttyEnabled: true),
        containerTemplate(name: 'docker', image: 'docker', command: 'cat', ttyEnabled: true),
        containerTemplate(name: 'helm-kubectl', image: 'dtzar/helm-kubectl:3.1.2', command: 'cat', ttyEnabled: true)
], volumes: [
        nfsVolume(mountPath: '/root/.m2', readOnly: false, serverAddress: '192.168.200.19', serverPath: '/home/k8s-projects/k8s-nfs/m2'),
        hostPathVolume(mountPath: '/home/jenkins/.kube', hostPath: '/root/.kube'),
        hostPathVolume(mountPath: '/var/run/docker.sock', hostPath: '/var/run/docker.sock')
]) {
    node(label) {
       stage('代码检出') {
            echo "1. 代码检出阶段";
            sh """
               rm -fr ./*
               mkdir ${mavenProjects}
               mkdir ${chartDir}
               """
            echo "检出项目源码"
            checkout([$class: 'SubversionSCM', additionalCredentials: [], excludedCommitMessages: '', excludedRegions: '', excludedRevprop: '', excludedUsers: '', filterChangelog: false, ignoreDirPropChanges: false, includedRegions: '', locations: [[cancelProcessOnExternalsFail: true, credentialsId: "${jenkinsSVNCredentialsId}", depthOption: 'infinity', ignoreExternalsOption: true, local: "${mavenProjects}", remote: "${svnRemote}"]], quietOperation: true, workspaceUpdater: [$class: 'UpdateUpdater']])
            echo "检出 helm chart"
            checkout([$class: 'SubversionSCM', additionalCredentials: [], excludedCommitMessages: '', excludedRegions: '', excludedRevprop: '', excludedUsers: '', filterChangelog: false, ignoreDirPropChanges: false, includedRegions: '', locations: [[cancelProcessOnExternalsFail: true, credentialsId: "${jenkinsSVNCredentialsId}", depthOption: 'infinity', ignoreExternalsOption: true, local: "${chartDir}", remote: "${svnHelm}"]], quietOperation: true, workspaceUpdater: [$class: 'UpdateUpdater']])
        }
        stage('单元测试') {
            echo "2. 测试阶段";
            echo "项目 SVN 地址: ${svnRemote}"
            echo "maven 编译模块目标: ${mvnBuildModules}"
            echo "Docker 构建目标: ${dockerRegistryUrl}/${image}"
            echo "Helm 模板地址: ${svnHelm}"
            echo "Helm 部署目标: namespace = ${namespace}, name = ${appName}"
            echo "Helm 删除应用：${helmDelete}"
            echo "Helm 部署应用：${helmInstall}"
            echo "Helm 升级应用：${helmUpgrade}"
        }
        stage('代码编译打包') {
            try {
                container('maven') {
                    echo "3. 代码编译打包阶段"
                    sh """
                       cd ${mavenProjects}
                       mvn clean install -pl ${mvnBuildModules} -am -Dmaven.test.skip=true
                       """
                }
            } catch (exc) {
                println "构建失败 - ${currentBuild.fullDisplayName}"
                throw (exc)
            }
        }
        stage('构建 Docker 镜像') {
            withCredentials([usernamePassword(credentialsId: 'DockerHub', passwordVariable: 'dockerHubPassword', usernameVariable: 'dockerHubUser')]) {
                container('docker') {
                    echo "4. 构建 Docker 镜像阶段"
                    sh """
                       cd ${dockerPath}
                       cp /root/.m2/repository/com/awifi/capacity/${appName}/${imageTag}/*.jar ./ && pwd && ls
                       docker login ${dockerRegistryUrl} -u ${dockerHubUser} -p ${dockerHubPassword}
                       docker build -t ${dockerRegistryUrl}/${image}:${imageTag} .
                       docker push ${dockerRegistryUrl}/${image}:${imageTag}
                       """
                }
            }
        }
        stage('运行 Helm 阶段') {
            container('helm-kubectl') {
                echo "5. 运行 Helm 阶段"
                echo "[INFO] 开始运行 Helm 命令"
                if ("true" == "${helmDelete}") {
                    echo "[INFO] Helm 删除应用..."
                    sh "helm delete ${appName} -n ${namespace}"
                    echo "[INFO] Helm 删除应用成功."
                }
                if ("true" == "${helmInstall}") {
                    echo "[INFO] Helm 部署应用..."
                    sh "helm install ${appName} ./${chartDir} --namespace=${namespace} -f ${dockerPath}/values.yaml --set image.repository=192.168.195.2/${image},image.tag=${imageTag},fullnameOverride=${appName},service.type=NodePort"
                    echo "[INFO] Helm 部署应用成功."
                }
                if ("true" == "${helmUpgrade}") {
                    echo "[INFO] Helm 升级应用..."
                    sh "helm upgrade ${appName} ./${chartDir} --namespace=${namespace} -f ${dockerPath}/values.yaml --set image.repository=192.168.195.2/${image},image.tag=${imageTag},fullnameOverride=${appName},service.type=NodePort"
                    echo "[INFO] Helm 升级应用成功"
                }
            }
        }
    }
}

上面这段groovy脚本比较简单，我们需要注意的是volumes区域的定义，将容器中的/root/.m2目录挂载到nfs上是为了给Maven构建添加缓存的，不然每次构建的时候都需要去重新下载依赖，这样就非常慢了；挂载.kube目录是为了能够让kubectl和helm两个工具可以读取到 Kubernetes 集群的连接信息，不然我们是没办法访问到集群的；最后挂载/var/run/docker.sock文件是为了能够让我们的docker这个容器获取到Docker Daemon的信息的，因为docker这个镜像里面只有客户端的二进制文件，我们需要使用宿主机的Docker Daemon来构建镜像，当然我们也需要在运行 Slave Pod 的节点上拥有访问集群的文件，然后在每个Stage阶段使用特定需要的容器来进行任务的描述即可，所以这几个volumes都是非常重要的。

volumes: [
    nfsVolume(mountPath: '/root/.m2', readOnly: false, serverAddress: '192.168.200.19', serverPath: '/home/k8s-projects/k8s-nfs/m2'),
    hostPathVolume(mountPath: '/home/jenkins/.kube', hostPath: '/root/.kube'),
    hostPathVolume(mountPath: '/var/run/docker.sock', hostPath: '/var/run/docker.sock')
]

到这里为止，你现在总共有两份文件 Dockerfile 和 Jenkinsfile，把这两份文件放到你在Jenkinsfile脚本中定义的dockerPath 目录下，然后提交代码到远程仓库。你还需要将svnHelm 目录下的 values.yaml 也复制到 dockerPath 目录下， values.yaml 主要是配置helm安装/更新服务的配置信息。

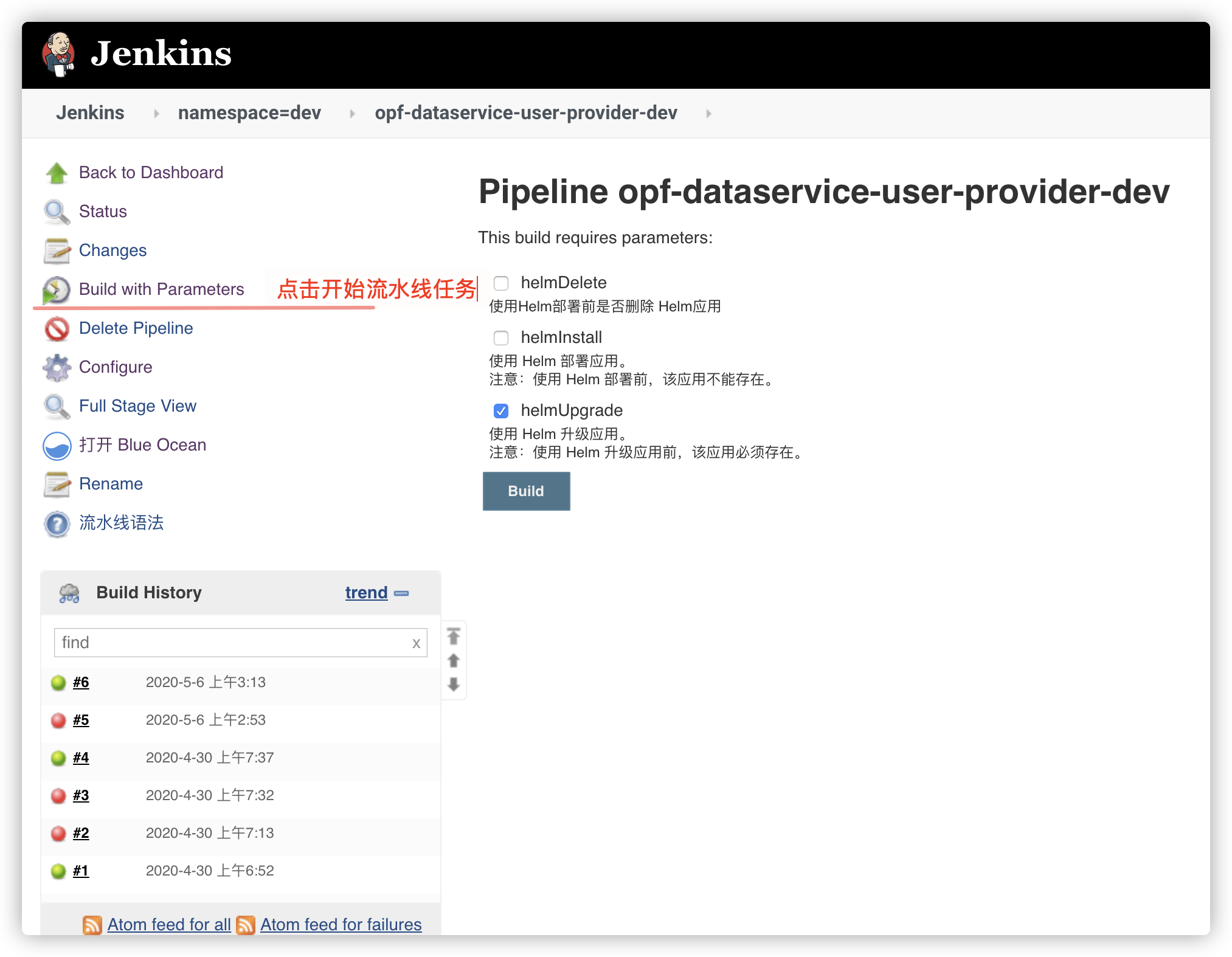

切换到 Jenkins 页面点击先前定义的流水线任务。

正常可以看到 Jenkins 中的任务构建成功了。

8.6 如何配置自定义SpringBoot应用启动参数

在 “8.5 Jenkinsfile 示例” 章节中Jenkinsfile 最后一个阶段 “运行 Helm 阶段” 中，helm 安装或更新服务的命令是

$ helm upgrade ${appName} ./${chartDir} --namespace=${namespace} -f ${dockerPath}/values.yaml --set \
image.repository=192.168.195.2/${image},image.tag=${imageTag},fullnameOverride=${appName},service.type=NodePort

主要关注点是 values.yaml : 你可以修改 container.args 和 container.additionalArgs 来改变Java应用的启动命令参数。

下面是helm中关于容器运行启动的命令配置部分。

range 表示循环语句， container.args 对应下面的.Values.container.args ，container.additionalArgs 对应下面的.Values.container.additionalArgs

...
     containers:
        - name: {{ include "helm-spring-cloud.fullname" . }}
          securityContext:
            {{- toYaml .Values.securityContext | nindent 12 }}
          image: "{{ .Values.image.repository }}:{{ .Values.image.tag }}"
          imagePullPolicy: {{ .Values.image.pullPolicy }}
          command: ["java"]
          args:
            - -Duser.timezone=GMT+8
            - -Djava.security.egd=file:/dev/./urandom
            - -Dserver.port=8080
            - -Dspring.cloud.consul.discovery.prefer-ip-address=false
            - -Dspring.cloud.consul.discovery.hostname={{- include "helm-spring-cloud.fullname" .}}
            {{- range .Values.container.args }}
            - {{ . | quote }}
            {{- end }}
            - -jar
            - /app/app.jar
            {{- range .Values.container.additionalArgs }}
            - {{ . | quote }}
            {{- end }}
...
